Текстильные воздуховоды. - Как известно на практике, подача воздуха в помещении осуществляется посредством традиционных металлических воздуховодов квадратного (прямоугольного) или круглого сечения.

       Как известно на практике, подача воздуха в помещении осуществляется посредством традиционных металлических воздуховодов квадратного (прямоугольного) или круглого сечения. Недостатками данного технического решения являются термодинамический шум, наличие сквозняков, невозможность добиться равномерности распределения воздушных масс, а также высокая стоимость монтажных работ.
    Одно из последних новшеств в области воздухораздачи – это текстильные воздуховоды. Изделие известно под разными названиями, которые правильны в большей или меньшей мере. Самым точным названием является «текстильные воздуховоды» или «текстильные диффузоры» - высокотехнологичные распределительные элементы системы подачи воздуха, пригодные для любого промышленного производства. Текстильным воздуховодам свойственно большое разнообразие типов и вариантов исполнения. В результате подбора материала, формы воздуховода, способа его крепления и цвета, получается элегантная часть интерьера здания. Большинство людей воспринимает текстильный материал лучше, чем листовой металл, вследствие чего, можно сделать помещение более привлекательным.
   Текстильные диффузоры позволяют сэкономить более 50% затрат на распределение воздуха. Речь идет о единой системе со 100% гарантией чистоты после промывки и возможной дезинфекции. Никакую другую систему нельзя так легко и основательно вычистить. Воздухопроницаемый текстильный материал предотвращает конденсацию воды на поверхности воздухопровода. Быстрота установки и демонтажа является непревзойденной. Область применения текстильных воздуховодов практически безгранична:
- пищевая промышленность;
- продовольственные склады;
- рабочие места с низкой температурой;
- химическая, текстильная, электротехническая промышленность;
- супермаркеты;
- спортивные залы, бассейны;
- кухни;
- офисы;
- дискотеки, кинотеатры и т. д.
    Помимо текстиля для изготовления воздуховодов могут использоваться стеклоткань, а также, специальный PVC-материал. Подобные решения придают воздуховодам дополнительные свойства (не горючесть, антистатические и антибактериальные свойства).
    Воздуховод – это изделие, сочетающее в себе два типа устройств: воздуховод и воздухораспределитель.
    Существует несколько видов тканевых воздуховодов: в одних подача кондиционированного воздуха в помещение осуществляется через всю поверхность воздуховодов, в других через специальные перфорационные щели. Возможно применение смешанных вариантов исполнения. Подводящие воздухораспределители изготавливаются из специальной синтетической ткани, не пропускающей воздух. Они могут использоваться как каналы подачи (разделения) воздуха.

                                                 ТИПЫ ВОЗДУХОВОДОВ

1. Воздуховоды из проницаемых материалов.

Из таких воздуховодов воздух выходит непосредственно через пористый материал. Скорость воздуха на выходе из ткани составляет 0,02…0,5 м/с. При этом скорость воздуха в обслуживаемой зоне помещений примерно в 2-3 раза меньше скорости подаваемого воздуха. Рекомендуемая скорость воздуха на входе в составляет 5…7 м/с.

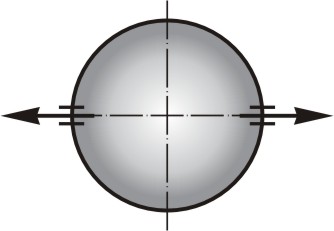

2. Воздуховоды из проницаемых материалов с сетчатыми продольными щелями.

Щели предусматривают в боковых сторонах поверхности воздуховода, изготовленного из воздухо-проводящей ткани. Если необходимо симметрично увеличить ширину струи в рабочей зоне, щели располагают симметрично оси воздуховода. Или могут быть предусмотрены только с одной стороны, если требуется увеличить ширину струи в одном направлении, заданном технологическими условиями. Скорость выхода воздуха из щелей 2…10 м/с.
3. Щелевые

Выполнены из легкой, воздухонепроницаемой ткани. Распределение воздуха происходит через щели расположенные в боковых сторонах поверхности воздуховода. Скорость выхода воздуха из щелей 2…10 м/с.

4. Воздуховоды из непроницаемого материала с рядами отверстий (перфорация).
Изготавливаются из воздухонепроницаемых материалов. Воздух выходит из большого числа отверстий малого диаметра с повышенной скоростью, равной 7…12 м/с. Подаваемый и окружающий воздух перемешиваются в турбулентных условиях, при таких условиях увеличивается степень смешивания, и выравниваются температуры. Такие воздуховоды предназначены для подпотолочного размещения в помещениях с высокими потолками.

СРАВНЕНИЕ МЕТАЛЛИЧЕСКИХ И ТЕКСТИЛЬНЫХ ВОЗДУХОВОДОВ.

Параметры	Воздуховоды
Параметры	металлический	текстильный
Начальный диаметр, мм	1250	710
Число секций	5 по 3 м.	3 по 5 м.
Диаметры секций	1250; 1000; 800; 710;630	710
Масса воздуховодов, кг.	491	11

    Из таблицы следует, что текстильные воздуховоды обеспечивают распределение воздуха и погашение теплоизбытков в помещении, при постоянном диаметре, что способствует равномерному распределению воздушных потоков по длине рабочей зоны.
    Наиболее распространены воздуховоды круглого сечения, они удобны в том случае, если требуется обеспечить интенсивный воздухообмен, не допуская сквозняков. Воздуховоды полукруглой формы находят применение в помещениях с ограничением по высоте или если дизайн интерьера требует определенного подхода. В некоторых случаях они могут представлять собой четверть круга (как правило, размещается на стыке стены и потолка). Все это позволяет гибко учитывать особенности интерьера оборудуемого помещения.
     Несмотря на то, что описываемые конструкции легки сами по себе, их очень просто монтировать и демонтировать. Монтаж текстильных воздуховодов занимает минимум времени, участки воздуховодов кратны 5 м, и стыкуются друг с другом с помощью разъемной «молнии». Подвеска воздуховодов осуществляется с помощью натянутых тросов или специального алюминиевого профиля. К фланцу воздухоохладителя воздуховод крепиться посредством хомута.
    Благодаря иному коэффициенту теплопроводности ткани, на поверхности текстильноговоздуховода не осаждается конденсат. То есть, подавая охлажденный, конденсированный воздух, нет необходимости утеплять канал его подачи. Текстильные воздуховоды проницаемы для водяных паров, в них не скапливается вода, поэтому они идеально работают в помещениях сповышенной влажностью.
     Весьма немаловажным представляется такое свойство текстильных воздуховодов (по сравнению с металлическими) , как нейтральность по отношению к магнитным и электрическим полям.
     Единственный минус данного технического решения состоит в том, что оно рассчитано только на приточные принудительные системы вентиляции и не обеспечивает вытяжки воздуха

СЕЧЕНИЯ ВОЗДУХОВОДОВ

  А. Круглое
Наиболее удобное решение, исходя из монтажа и дальнейшего обслуживания и эксплуатации.
       Б. Полукруглое
Решение для случаев, когда пространство ограничено по высоте, либо требуется воздуховод использовать в сочетании с существующим интерьером.

СПОСОБЫ МОНТАЖА ВОЗДУХОВОДОВ

1. Подвеска на одном тросе.

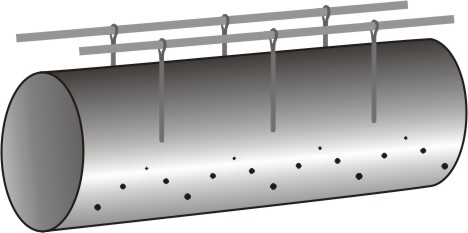

2. Подвеска на двух тросах.

3. Подвеска на двух профилях.

КОМПЛЕКТУЮЩИЕ МОНТАЖА

ОСНОВНЫЕ ТИПОРАЗМЕРЫ 315, 400, 500, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600 мм

ВОЗДУХОРАСПРЕДЕЛИТЕЛИ Изготавливаются из воздухонепроницаемой ткани и служат для транспортировки воздуха непосредственно от воздухоохладителя к воздуховоду. Например соединение воздушных потоков от трех или более вентиляторов воздухоохладителя посредством коллектора в один воздуховод. Речь идет о распределяющих воздуховодах, изготавливаемых из воздухонепроницаемых или минимально воздухопроницаемых тканей.
Данное решение применяется исключительно для подводящих ветвей воздуховодов, а также для распределения холодильной мощности или для проходки некондиционированных помещений.

ПРИМЕРЫ ВОЗМОЖНОГО ИСПОЛЬЗОВАНИЯ ТЕКСТИЛЬНЫХ ВОЗДУХОВОДОВ
